为机器人配置传感器#

机器人可以携带传感器进行环境感知。IR-SIM 提供 2D 激光雷达（lidar2d）以及简化的 2D FMCW 激光雷达（fmcw_lidar2d，每条光束附带径向速度），以及可选的视场（FOV）区域；它们都在 YAML 文件中按对象进行配置。本页展示如何配置它们并调节噪声。

LiDAR 配置参数#

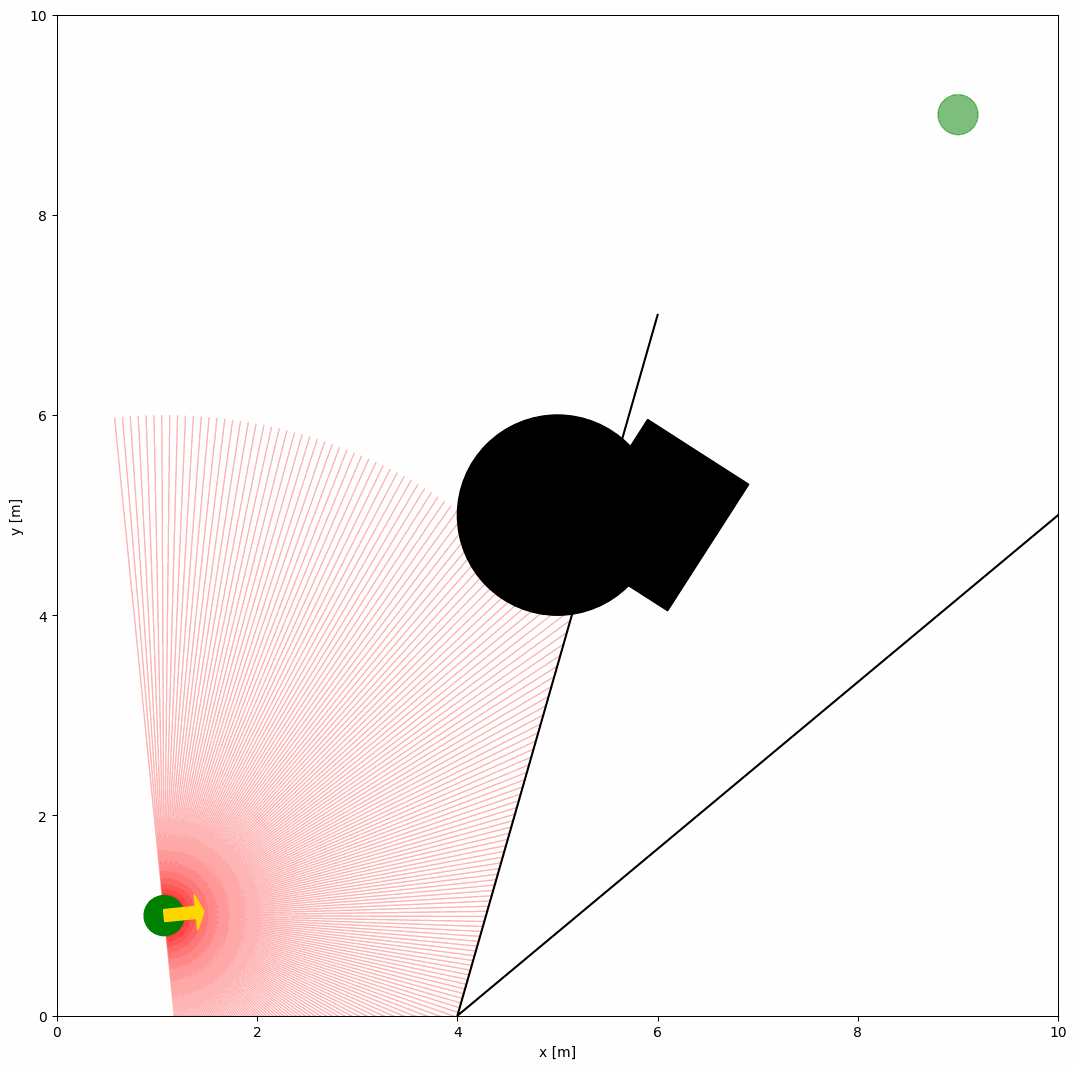

下面的 YAML 配置与 Python 脚本展示了带 2D LiDAR 传感器的机器人示例：

import irsim

env = irsim.make()

for i in range(1000):

    env.step()
    env.render(0.05)

    if env.done():
        break

env.end()

与 Python 脚本同名的 YAML 文件：

world:
  height: 10
  width: 10

robot:
  - kinematics: {name: 'diff'}  # omni, diff, acker
    shape: {name: 'circle', radius: 0.2}  # radius
    goal: [9, 9, 0]

    sensors:
      - name: 'lidar2d'
        range_min: 0
        range_max: 5
        angle_range: 3.14
        number: 200
        noise: False
        alpha: 0.3

obstacle:
  - shape: {name: 'circle', radius: 1.0}  # radius
    state: [5, 5, 0]

  - shape: {name: 'rectangle', length: 1.5, width: 1.2}  # length, width
    state: [6, 5, 1]

  - shape: {name: 'linestring', vertices: [[10, 5], [4, 0], [6, 7]]}  # vertices
    state: [0, 0, 0]
参数选择

小技巧

更新顺序

环境会在所有对象完成该时间步移动后再更新传感器，从而避免读数的时间偏差。若手动控制对象，请在 ObjectBase.step(...) 中传入 sensor_step=True，或在更新对象状态后调用 obj.sensor_step()。

关键参数说明#

若要配置 2D LiDAR，需在机器人 sensors 部分定义名为 lidar2d 的传感器。主要参数如下：

  • range_min：激光束的最小量程。

  • range_max：激光束的最大量程。

  • angle_range：激光束覆盖的角度范围。

  • number：束数量。

  • alpha：激光束透明度。

完整参数列表见 YAML 配置。

带噪声的高级 LiDAR 配置#

若需为 LiDAR 添加噪声，可将 noise 设为 True。

import irsim

env = irsim.make()

for i in range(1000):

    env.step()
    env.render(0.05)

    if env.done():
        break

env.end()

world:
  height: 10
  width: 10

robot:
  - kinematics: {name: 'diff'}  # omni, diff, acker
    shape: {name: 'circle', radius: 0.2}  # radius
    goal: [9, 9, 0]

    sensors:
      - name: 'lidar2d'
        range_min: 0
        range_max: 5
        angle_range: 3.14 #  4.7123
        number: 200
        noise: True
        std: 0.1
        angle_std: 0.2
        offset: [0, 0, 0]
        alpha: 0.3

obstacle:
  - shape: {name: 'circle', radius: 1.0}  # radius
    state: [5, 5, 0]

  - shape: {name: 'rectangle', length: 1.5, width: 1.2}  # length, width
    state: [6, 5, 1]

  - shape: {name: 'linestring', vertices: [[10, 5], [4, 0], [6, 7]]}  # vertices
    state: [0, 0, 0]

通过 std 与 angle_std 参数为 LiDAR 添加高斯噪声。其中 std 为距离噪声的标准差，angle_std 为角度噪声的标准差。

FMCW 激光雷达配置参数#

IR-SIM 还提供了一个简化的 2D FMCW 激光雷达传感器，名为 fmcw_lidar2d。它保持与标准 2D 激光雷达相同的光束几何结构，但每条有效光束会额外返回一个标量 radial_velocity（径向速度）测量值。这便于演示多普勒测量如何帮助理解动态障碍物。

下方示例使用一个静止的传感器主体，朝前方覆盖 120 度视场，并设置了多个移动障碍物。开启绘图后，有效回波会按径向速度着色，并在端点处标记出来。

import irsim

env = irsim.make("fmcw_lidar_world.yaml")

for step in range(120):
    env.step()

    scan = env.get_lidar_scan()
    valid_count = int(scan["valid"].sum())
    valid_indices = scan["valid"].nonzero()[0]
    if len(valid_indices) > 0:
        beam_idx = max(valid_indices, key=lambda idx: abs(scan["radial_velocity"][idx]))
        print(
            f"step={step:03d} valid_beams={valid_count:03d} "
            f"beam={beam_idx:03d} range={scan['ranges'][beam_idx]:.3f} "
            f"radial_velocity={scan['radial_velocity'][beam_idx]:.3f}"
        )
    else:
        print(f"step={step:03d} valid_beams={valid_count:03d} no valid returns")

    env.render(0.05, mode="all")

env.end(3)

robot:
  - kinematics: {name: 'diff'}
    shape: {name: 'circle', radius: 0.2}
    state: [2.0, 5.0, 0.0]
    goal: [2.0, 5.0, 0.0]
    vel_min: [0.0, 0.0]
    vel_max: [0.0, 0.0]
    behavior: {name: 'dash'}

    sensors:
      - type: 'fmcw_lidar2d'
        range_min: 0.0
        range_max: 8.0
        angle_range: 2.0944
        number: 121
        motion_compensate: False
        noise: False
        plot:                     # visualization params under `plot:`
          velocity_linewidth: 2.0
          velocity_marker_size: 45
          velocity_color_max: 0.6

FMCW 专用关键参数：

  • motion_compensate：是否从测量的径向速度中扣除自身运动分量。

  • velocity_noise_std：施加在 radial_velocity 上的高斯噪声标准差。

可视化参数位于传感器的 plot: 子字典下（与 lidar2d 及对象的 plot: 一致）；为保持向后兼容，扁平的顶层键仍然被接受：

  • velocity_color：绘图时是否按径向速度对有效光束着色。

  • velocity_color_max：绘图颜色达到饱和的速度幅值。

返回的扫描数据保留了标准激光雷达的角度元数据，并新增以下字段：

  • radial_velocity：每条光束的标量径向速度。

  • valid：该光束是否在 range_max 范围内有有效回波。

完整可运行示例位于 usage/22fmcw_lidar_world/。

视场（FOV）配置参数#

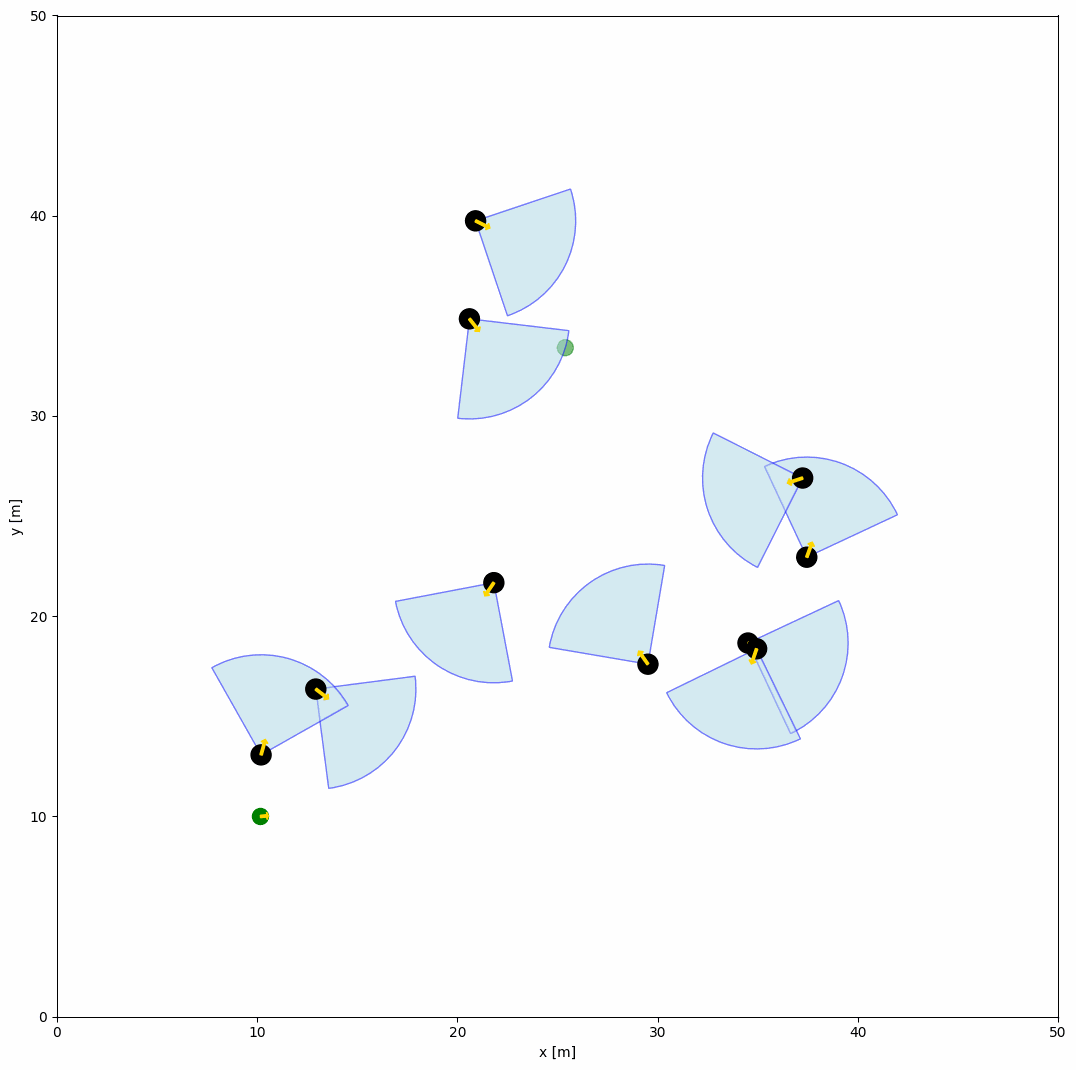

下方的 YAML 配置与 Python 脚本展示了 FOV 中的对象示例。FOV 由对象配置中的 fov（角度）与 fov_radius（半径）参数定义。每个对象都拥有 FOV，可通过 fov_detect_object() 检测视场内的机器人。

import irsim

env = irsim.make()

for i in range(200):

    env.step()

    for obs in env.obstacle_list:
        if obs.fov_detect_object(env.robot):
            print(f'The robot is in the FOV of the {obs.name}. The parameters of this obstacle are: state [x, y, theta]: {obs.state.flatten()}, velocity [linear, angular]: {obs.velocity.flatten()}, fov in radian: {obs.fov}.')

    env.render(figure_kwargs={'dpi': 100})

env.end()

world:
  height: 50
  width: 50
  step_time: 0.1
  sample_time: 0.1
  offset: [0, 0]
  collision_mode: 'stop'
  control_mode: 'auto'

robot:
  - kinematics: {name: 'diff'}  # omni, diff, acker
    shape: {name: 'circle', radius: 0.4}
    state: [10, 10, 0, 0]
    goal: [45, 45, 0]
    goal_threshold: 0.4
    vel_max: [3, 1]
    vel_min: [-3, -1]
    behavior: {name: 'dash', wander: True, range_low: [15, 15, -3.14], range_high: [35, 35, 3.14]}
    plot:
        show_goal: True
        show_trajectory: True

obstacle:
  - number: 10
    distribution: {name: 'random', range_low: [10, 10, -3.14], range_high: [40, 40, 3.14]}
    kinematics: {name: 'diff'}
    behavior: {name: 'rvo', vxmax: 1.5, vymax: 1.5, acce: 1.0, factor: 2.0, mode: 'vo', wander: True, range_low: [15, 15, -3.14], range_high: [35, 35, 3.14], target_roles: 'all'}
    vel_max: [3, 3.14]
    vel_min: [-3, -3.14]
    shape:
      - {name: 'circle', radius: 0.5}  # radius
    fov: 1.57
    fov_radius: 5.0
    plot:
      show_fov: True
      show_arrow: True
      arrow_length: 0.8
参数选择
