配置网格地图环境#

网格地图是用于碰撞检测和路径规划的二维占据栅格。通过 YAML 文件 world 部分的 obstacle_map 键进行配置。栅格由 地图生成器 构建；内置生成器有 image（来自 PNG 文件）和 perlin（程序化噪声）。也可添加自定义生成器（参见添加新地图生成器）。

概述#

  • obstacle_map 接受：null、生成器配置字典（推荐）、字符串路径（图像的简写形式）或 ndarray（仅限程序化使用）。

  • 生成器配置 是一个字典，name 标识生成器，其余为生成器特定参数。栅格大小和语义取决于所用生成器。

  • mdownsample（world 部分）：对生成的栅格进行降采样的因子，用于降低分辨率和计算量。

快速示例#

import irsim

env = irsim.make()

for i in range(1000):
    env.step()
    env.render(0.05)
    if env.done():
        break
env.end()

world:
  height: 50
  width: 50
  obstacle_map: 'cave.png'   # shorthand for image generator
  mdownsample: 2

robot:
  - kinematics: {name: 'acker'}
    shape: {name: 'rectangle', length: 4.6, width: 1.6, wheelbase: 3}
    state: [5, 5, 0, 0]
    goal: [40, 40, 0]
    vel_max: [4, 1]
    plot:
      show_trail: true
      show_trajectory: true
    sensors:
      - name: 'lidar2d'
        range_min: 0
        range_max: 20
        angle_range: 3.14
        number: 100
        alpha: 0.4

obstacle:
  - number: 10
    distribution: {name: 'manual'}
    shape:
      - {name: 'polygon', random_shape: true, center_range: [5, 10, 40, 30], avg_radius_range: [0.5, 2]}

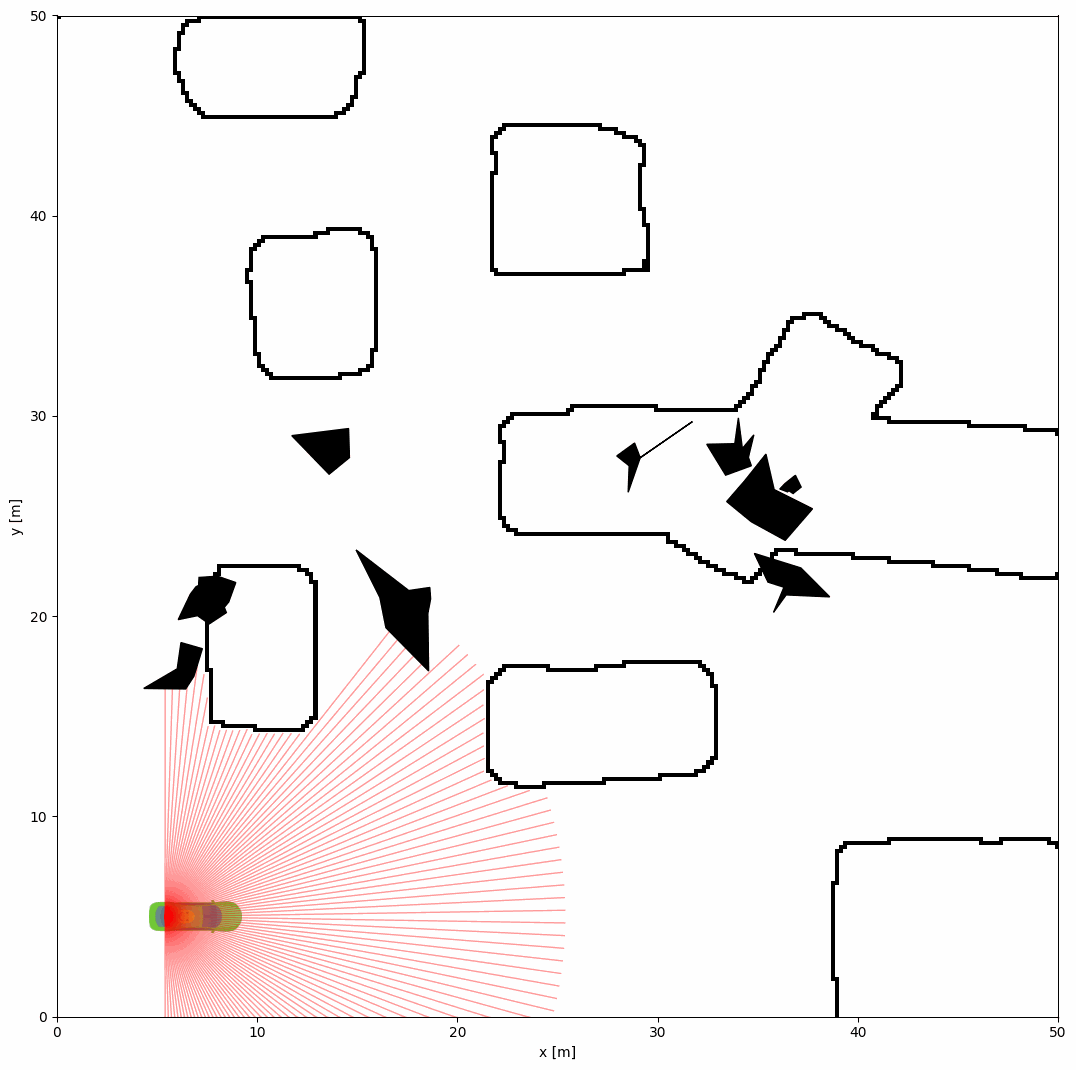

栅格地图演示

障碍物地图类型#

标准形式：生成器配置字典

使用包含 name 和参数的字典。两个内置生成器：

  • name: image — 从图像文件加载栅格。仅需 path 参数。栅格大小来源于图像尺寸。

  • name: perlin — 程序化 Perlin 噪声栅格。需要 resolution（每格米数）；栅格大小 = 世界 width / height ÷ resolution。

其他可接受的值

  • 字符串（如 'cave.png'）：视为 { name: image, path: 'cave.png' }（向后兼容）。

  • null：无障碍物地图（空白可通行空间）。

  • ndarray：仅限程序化使用（如在 Python 中构建世界时）。浮点数组 0–100；大于 50 的格为障碍物。不可从 YAML 使用。

内置生成器#

图像生成器（name: image）#

加载图像文件（如 PNG）并将其转换为 0–100 占据栅格。黑色像素为障碍物（高值），白色像素为可通行空间（低值）。栅格大小为图像的像素尺寸。

YAML（显式）：

world:
  width: 50
  height: 50
  obstacle_map:
    name: image
    path: 'cave.png'
  mdownsample: 2

YAML（简写）： obstacle_map: 'cave.png' 等同于上述配置。

图像位置： 路径相对于脚本目录或包内 world/map 搜索路径解析。可使用绝对或相对路径。将 cave.png 放在脚本同目录下，或相应设置路径。

示例洞穴地图

小技巧

使用自定义 PNG 图像可创建不同环境。值的解释为：越暗 → 障碍物，越亮 → 可通行。支持绝对和相对路径。

Perlin 生成器（name: perlin）#

由 Perlin 噪声生成的程序化栅格。栅格大小由世界尺寸和 resolution 决定：例如 20 m × 20 m 的世界配合 resolution: 0.1 可得 200×200 格。

YAML：

world:
  height: 20
  width: 20
  mdownsample: 1
  obstacle_map:
    name: perlin
    resolution: 0.1    # meters per cell → 200×200 grid
    complexity: 0.12
    fill: 0.32
    fractal: 1
    attenuation: 0.5
    seed: 48          # optional; omit for random map each run

参数（参见 irsim.world.map.PerlinGridGenerator）：complexity、fill、fractal、attenuation、seed（可选）。resolution 为必需；width 和 height（格数）由世界尺寸计算，不可在 YAML 中设置。

完整示例：usage/10grid_map/grid_map_perlin.yaml 和 grid_map_perlin.py。

降采样（mdownsample）#

mdownsample 是一个整数（默认 1），作用于生成的栅格：按此因子对栅格降采样（如 2 → 每 2×2 块合并为一格）。用于降低分辨率并加速碰撞检测。仅在存在障碍物地图时生效。

添加新地图生成器#

要添加自定义生成器（如迷宫或其他程序化地图），在 irsim/world/map/ 下实现一个类，并在 irsim/world/map/__init__.py 中导入以完成注册。

1. 实现生成器

  • 继承 GridMapGenerator（来自 irsim.world.map.grid_map_generator_base）。

  • 实现 _build_grid(self) -> np.ndarray：返回形状为 (width, height) 的占据栅格，值 0–100（> 50 为障碍物）。框架会将 width 和 height（由世界尺寸和 resolution 计算）传递给 __init__。

  • 设置类属性：

    • name（str）：YAML 键名，如 name = "maze"。

    • yaml_param_names（tuple）：从 YAML 传递给 __init__ 的参数名（如 ("seed", "density")）。不要 包含 "name"、"resolution"、"width" 或 "height" — resolution 在配置中为必需项；width 和 height 由框架注入。

2. 注册

在 irsim/world/map/__init__.py 中导入新类。注册是自动的：GridMapGenerator 的子类在定义时，若 name 非空则自动添加到 GridMapGenerator.registry。可选择将其加入 __all__。

3. 在 YAML 中使用

自定义生成器（如 perlin）通过 build_grid_from_generator 处理：配置中必须包含 name 和 resolution。栅格大小为（世界宽度 / resolution，世界高度 / resolution）。示例：

world:
  width: 20
  height: 20
  obstacle_map:
    name: maze
    resolution: 0.1
    seed: 42
    density: 0.3

框架示例：

# irsim/world/map/my_maze_generator.py
from .grid_map_generator_base import GridMapGenerator
import numpy as np

class MazeGridGenerator(GridMapGenerator):
    name = "maze"
    yaml_param_names = ("seed", "density")

    def __init__(self, width: int, height: int, seed: int = 0, density: float = 0.3, **kwargs):
        super().__init__(**kwargs)
        self.width = width
        self.height = height
        self.seed = seed
        self.density = density

    def _build_grid(self) -> np.ndarray:
        # Build (self.width, self.height) grid, values 0–100
        ...
        return grid.astype(np.float64)

注意： image 生成器较为特殊：它不使用 resolution 或世界尺寸（栅格来源于图像），由 resolve_obstacle_map 处理。所有其他生成器均使用 build_grid_from_generator 且需要 resolution；width 和 height 由框架计算并传入。
